防水防塵コモンモードフィルターCMXシリーズ

特長 -いやな都市型ノイズを徹底カット。ご使用バンドにあわせて選べる強力コモンモードフィルター。

CMXシリーズは、多段コモンモード減衰部を備え徹底的なコモンモード電流の抑制を実現しています(実測MAX -65dB ≦54MHz)。

TVI/TelephoneI/インターホンI/BCIなど無線機以外の電子機器に影響を与えるインターフェアに効果的です。


IP54相当の防塵・防水性能。屋外にも取り付けが可能です。

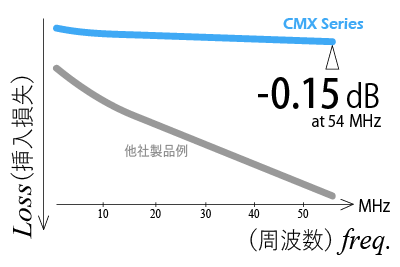

減衰部に高品質HQ耐熱巻線を使用し、コモンモード電流を効果的に抑制しながら、超低挿入損失を実現しています(実測0.3dB以下≦54MHz)。

挿入時の通過VSWRは限りなく1.0。 DC~1GHzで1.0を達成。コモンモードフィルター挿入による送信系統のSWRに影響を及ぼしません。


他社同クラス製品に比べ約2倍のサイズの大型コアを採用しており、ノイズ減衰、磁気飽和に対して圧倒的な効果を実現しています。

G/HFG/m6Gタイプはケース内部に電磁シールド層を設け、近くの電子機器から与えられるノイズを効果的にシールドします。



従来のコモンモードフィルターと一線を画すノイズ低減効果で、多くのお客様から好評を頂いています。



   完全防水屋外設置が可能。

防水仕様により屋外のアンテナ給電部に使用可能。

全機種、IP54相当の防水・防塵性能で、屋外でも安心してご使用いただけます。

屋外耐候試験を実施して設計-長期間安定してご使用いただけます。




   電磁シールドいやなノイズを徹底除去 。

※G/HFG/m6Gタイプのみ

ケース内に電磁シールド層を配し、コモンモードフィルターの減衰特性を乱しやすい近傍からのノイズを徹底的に排除しています。

設計段階では、近傍からアマチュア波に影響を与える様々なノイズを放射し、性能に影響がないかを徹底的に検証しています。


  <PAT.PEND/特許出願中>


   高いコモンモード減衰

既存の製品を凌駕する高い減衰特性を実現しています。

設計段階から、所望の減衰特性を得られるようにシュミレーション、実測しています。

すべての製品は減衰特性を実測し調整の後出荷しています。

複数台使用しても、同調や発振などを起こさず、安定した減衰特性を発揮します。


 優れたノイズ低減効果-快適なQSOを実現

<導入前>

ノイズでS7。弱い入感信号はノイズに抑圧され、ほとんど聞き取ることが出来ません。

スコープの白い部分は入感信号を示していますが、ほとんどが ノイズに埋もれてしまっています。

<導入後>
ほとんどのノイズ成分はS1-2まで減衰され、弱い入感信号もキャッチ
可能に。
スコープで感度を示している部分の大半が聞き取れるように。 スコープでもどこに入感信号があるか一目瞭然になるまで
改善しました。

◯実験環境
Rig.IC-7600/Ant.マルチバンドモービルホイップ
住宅密集地のマンション(約25mH)
リグ直後とアンテナ直下にCMX500HFGを1台づつ挿入



製品ラインナップ

HF/50MHz帯 共用モデル

<たくさんのバンドを使用する方、ローコストで設置したい方に最適です。>

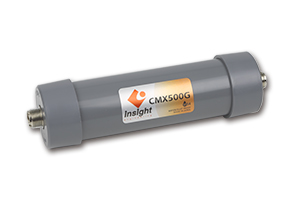

   CMX500G    HF/50MHz 防水防塵コモンモードフィルター

希望小売価格¥7,000+税

人気のCMX500Gがパワーアップして新登場。従来の防水防塵性能に加え、熱容量や特性の改善、信頼性を大幅に上げてのリリースです。

コモンモードノイズ・周囲からの電磁ノイズに強い電磁シールドモデル。

  JANコード:4589933860029

  ,



HF帯(1.9-29MHz)専用強化モデル

<28MHz帯より下の周波数帯をメインにご使用の方、ローバンドをメインにご使用の方に最適です。>

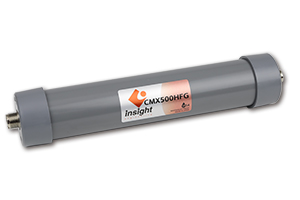

   CMX500HFG    HF帯専用 防水防塵コモンモードフィルター
希望小売価格¥10,000+税

HF帯(1.9-28MHzバンド)専用に減衰特性をチューニングした強化モデル。

他の市販品では減衰が難しかった低い周波数のコモンモード電流も強力に減衰します。

コモンモードノイズ・周囲からの電磁ノイズに強い電磁シールドモデル。

  JANコード:4589933860036




   CMX500HFGX    HF帯専用 防水防塵コモンモードフィルター
希望小売価格¥16,000+税


好評のCMX500HFGの減衰カーブをそのままに、約2倍のコモンモード減衰量を実現しました。特にローバンドでの使用におすすめです。

本体に硬質ウレタン塗装を施し、長期間にわたって劣悪な環境にも耐える耐候性。

HF帯フラッグシップのコモンモードフィルターです。

  JANコード:4589933860159




  CMX500HFGX Mark II HF帯専用 防水防塵コモンモードフィルター
希望小売価格¥20,000+税

新製品

Mark IIへと進化したHF帯用フラッグシップ・コモンモードフィルター。

独自の減衰部の搭載でCMX500Gの7倍のコモンモード減衰とローバンドでも力を発揮する6.9MHzのピーク減衰周波数を実現。

鏡面の硬質ウレタン塗装をほどこし、長期間の屋外使用にも耐える美しさとたくましさを兼ね備えた、最強のコモンモードフィルターです。

製品を詳しく見る>


  LBST JANコード:4589933860227





50MHz帯 専用強化モデル

<50MHz帯をメインの無線機に最適です。 6mバンドユーザーの方に好評です。>

   CMX500m6G   50MHz帯専用 防水防塵コモンモードフィルター 希望小売価格¥12,500+税


50MHz帯専用に減衰特性をチューニングした強化モデル。
減衰特性の乱れがちな50MHz帯のコモンモード電流も強力に減衰します。

周囲からのノイズに強い電磁シールドモデル。

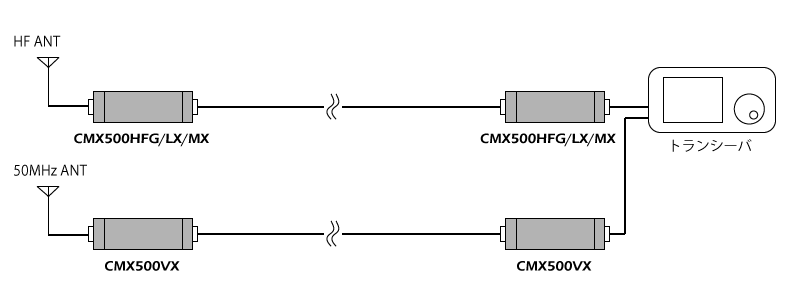

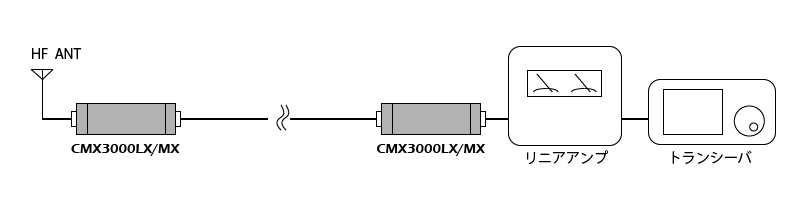

CMXシリーズの設置方法

ダイポール・八木・モービルホイップアンテナなどの場合

リグ直後およびアンテナ給電部直下にCMXシリーズを一台づつ設置してご使用ください。ご使用になるバンドによって、機種選択を行って下さい。




ATU(オートマティックアンテナチューナ)を利用したロングワイヤー、その他アンテナなどの場合

リグ直後およびATU給電部直下にCMXシリーズを一台づつ設置してご使用ください。ご使用になるバンドによって、機種選択を行って下さい。



手動アンテナチューナを利用したロングワイヤー、ツェップアンテナなどの場合

リグ、アンテナチューナー間にCMXシリーズを一台設置してご使用ください。ご使用になるバンドによって、機種選択を行って下さい。
アンテナ給電部直下への取り付けは推奨しません。

よくある質問と回答(FAQ)

お客様から頂いたレビュー

バンド別効果の参考(2台使用時)

-:使用不可 ×:効果なし △:効果poor ○:効果good ◎:効果great ☆:効果excellent

バンド
機種
ピーク
周波数
コモンモード
減衰量
1.9 3.5 7 10 14 18 21 24 28 50[MHz]
CMX500G 12.9MHz 100 ○+ ○+
CMX500HFG 9.6MHz 201 ○+ ◎+ ◎+ ◎+ ◎+ ◎+ ○+ ○+
CMX500HFGX 8.7MHz 414 ◎+
CMX500HFGX
Mark II
6.9MHz 708 ◎+ ☆+ ☆+ ☆+ ☆+ ☆+ ☆+
CMX500m6G 40.2MHz 447 × × × × × × × × ×

※コモンモード減衰量はCMX500Gを100とした場合の実測値



防水防塵コモンモードフィルター CMXシリーズ共通取扱説明書

カスタマイズお客様の環境にあわせてカスタマイズが可能です

カスタマイズの内容 追加料金(税込)
CMXOPNN N型コネクタ(NJ)に変更

 製品のコネクタをN型コネクタ(NJ)に変更します。

+ \1,296/台(片側)
+ \2,592/台(両側)

CMXOPMP/CMXOPNP MP/NP引き出しに変更


製品から同軸ケーブルを引き出し、製品コネクタをMPまたはNPに変更します。
標準引き出し長さは30cmです。

※引き出し部の防水防塵・耐候性能は弱くなります。
※引き出し長さの変更が可能です。
(10cm刻み。引き出し長さ最低10cm~。40cm以上は追加料金が必要です。)
※CMX500HFGX MarkIIは耐候引き出しのみ対応します。


+ \1,944/台(片側・MP)
+ \2,484/台(片側・NP)

引き出し長さ延長
+ \108/10cm毎
(40cm以上の場合)



CMXOPMPT/CMXOPNPT 耐候 MP/NP引き出しに変更


製品の防塵防水・耐候性能を維持したまま同軸ケーブルを引き出し、製品コネクタをMPまたはNPに変更します。屋外での使用に。
標準引き出し長さは30cmです。

※引き出し長さの変更が可能です。
(10cm刻み。引き出し長さ最低10cm~。40cm以上は追加料金が必要です。)

+ \2,700/台(片側・MP)
+ \3,240/台(片側・NP)

引き出し長さ延長
+ \108/10cm毎
(40cm以上の場合)



お客様送付のコネクタに変更(M/N/BNC etc.)


お手持ちのコネクタを使用して製品を製作することができます。
ご注文前にメールまたはお問い合わせフォームからお問い合わせ下さい。

+ ¥1,080/台~



CMXOPP 本体塗装


お客様指定の色に本体を塗装します。
劣悪な環境にも耐える、耐候性に優れたウレタン塗装です。
下記以外の色も可能です。ご注文前にお問い合わせ下さい。

+ ¥3,560/台~



ブラック  マットブラック ホワイト グレー
レッド イエロー グリーン ブルー

その他ご要望に応じてカスタム可。

別途工賃・部品代が必要です。できるだけご要望に沿うように致します。お問い合わせ下さい。


アクセサリ一緒に使うと便利です

しなやか 5D-2V 中継同軸ケーブル (MP-MP)

希望小売価格 ※オープン価格

長さのバリエーション:25cm/50cm/1m/1.5m/2m/2.5m/3m/3.5m/4m/5m

くねくねと自由に曲がり、曲がりクセのつかないとても扱いやすい5D-2V中継ケーブルです。

MP-MPコネクタ。

普通の5D-2Vケーブルは、針金のように曲げにくいのですが、このケーブルは延長コードのようにしなやかに曲がり、扱いやすくなっています。

無線機の裏側の配線がごちゃごちゃになりづらく、同軸の入れ替えもこれでずいぶん楽になります。

無線機とSWR計やコモンモードフィルター、ローパスフィルターの接続に便利です。
パワーメータ、リニア、同軸切替器、その他機器類の接続にも。

曲げやすくしなやかなので、移動運用など持ち歩きや脱着の多い場合にも扱いやすく、とっても便利です。

※長さ指定での製作も承ります。お問い合わせ下さい。





自己融着ブチルゴムテープ<3M製> 20mm幅x10m巻
屋外で当社コモンモードフィルターを使用される際のコネクタ部の防水に使用します。

絶縁・防水性に優れます。他にも被覆の破れた同軸ケーブルの補修や、アンテナ給電部のコネクタ防水など、

一つあると何かと便利です。<for Professionalの製品です>

※「3M」はスリーエム社の商標です

素材:ブチルゴム 基材:PE



CMXHDR 平面取り付け用 フィルターホルダー  2個セット

希望小売価格 ※オープン価格

当社コモンモードフィルターを、壁面や配電盤、机などの平面に固定する際の便利なホルダーです。

CMXシリーズのコモンモードフィルターにピッタリサイズです。

固定用ネジ穴径: Φ約5mm

適合: CMXコモンモードフィルター全機種
(CMX500Aを除く)

(使用例)






AC電源ラインノイズコモンモードフィルター

特長 - 雷保護、コモンモード、ノイズフィルタのALL in One モデル。

CMXAC30NFSは大型コアを採用し、電源経由のコモンモード電流の徹底的抑制を実現しています。

TVI,TelephoneI,BCI,インターホンIなど無線機以外の電子機器に影響を与えるインターフェアに効果的です。

高品質グラススリーブワイヤを使用し、耐熱性能と絶縁性能を確保することで、高電流でも安心してご使用いただけます。

ノイズフィルタを内蔵し、スイッチング電源のノイズや太陽光発電のインバータノイズ、ハイブリッド車のインバータノイズ、

家電製品、パソコン関連機器などから電源経由で侵入するノイズを遮断し、 変調に混入するハムノイズを大幅に抑制します。

従来製品ではコモンモードフィルタとノイズフィルタを別々に購入して設置するのが一般的でしたが、ノイズフィルタを搭載していますので、

この製品一台で充分な効果を得られ、経済的です。

雷サージフィルターを内蔵していますので、雷などの高電圧サージから無線機や電源などの接続機器を保護します。

製品ラインナップ

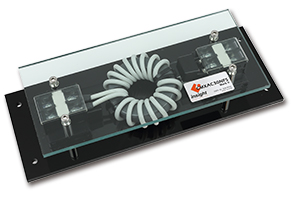

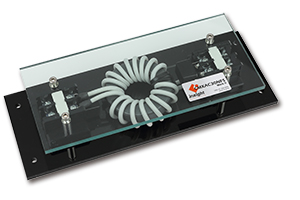

   CMXAC30NFS  ACライン<30A>電源ラインノイズコモンモードフィルター 希望小売価格¥18,000+税




もはやどんなノイズも通さない。

新開発のノイズフィルタを搭載し業界トップクラスのMAX-85dBを実現。

快適なQSOを実現する究極のノイズ、コモンモード、サージのトリプルフィルタ。

100V/200V に対応し、30Aの高耐力。


製品とオプションを詳しく見る>

COLOR:
ナチュラルホワイト(WH)
ピアノブラック(BK)

  JANコード:4589933860142(ナチュラルホワイト)/4589933860135(ピアノブラック)





CMXAC30NFS 取扱説明書


DC電源ラインノイズコモンモードフィルター

   CMXDC30NF  DCライン<30A>電源ラインノイズコモンモードフィルター 希望小売価格¥25,000+税



オーディオ用部品を潤沢に使用し、オーディオクオリティーに迫るDC電源ラインフィルター。

1.9MHzバンドから圧倒的なディファレンシャルノイズ減衰を実現します。

シンプルで美しいデザインでリグ周りを演出します。

製品とオプションを詳しく見る>

COLOR:
ヘアラインシルバー(SV)
ファインブラック(BK)

JANコード:4589933860173(ヘアラインシルバー)/4589933860180(ファインブラック)



CMXDC30NF 取扱説明書




防水防塵アースラインコモンモードフィルター

   CMXE1  防水防塵アースラインコモンモードフィルター 希望小売価格¥6,500+税
CMXE1


フラットな減衰特性をもった広帯域の電源アースライン用コモンモードフィルターです。

HF-144MHz帯まで対応する強力フィルター。

アースラインからのノイズやインターフェア防止に効果を発揮します。

無線機と、屋内・屋外アースの間に設置して使用します。

ステンレス部品を積極的に採用し、屋外でも優れた耐久性を維持します。

JANコード:4589933860210




付属品

・圧着端子(2pcs)

・取扱説明書

CMXE1 取扱説明書

カスタマイズお客様の環境にあわせてカスタマイズが可能です

カスタマイズの内容 追加料金(税込)
CMXEOPN SUSナットに変更

CMXE1 SUSナット



取り付けボルトの蝶ナットをSUSナットに変更します。

片側/両側の変更が可能です。

手工具などで締め付けたい場合に変更してください。

+ 無料
CMXEOP10 取り付けボルトを10mm延長

CMXE1 10mmロング

取り付けボルトを10mm延長します。

厚いものや多数の端子を取り付けたい場合に。

+ ¥324/片側



オプション使い方に合わせてご使用下さい

CMXECuW6 CMXE1用銅ワッシャ 5pcsセットnew 希望小売価格 ※オープン価格

圧着端子の接触状態や、接触抵抗を改善します



CMXEN6 CMXE1用SUSナット 5pcsセットnew 希望小売価格 ※オープン価格



取り付けボルトを手工具などで締め付けたい場合、蝶ナットの代わりに使用します
