トップページ > アマチュア無線向け製品 > CMX500LX Mark II

CMX500HFGX Mark II new 防水防塵コモンモードフィルター

Mark IIへと進化したローバンド用フラッグシップ・コモンモードフィルター。
HF帯ローバンドにおいて、これまでにない最高の性能を実現しました。



圧倒的減衰量

X-specならではの多段減衰部により、圧倒的な減衰量を実現しました。

CMX500HFGX MarkIIの性能を踏襲して改良。

CMX500HFG比3.3倍、CMX500G比7倍と、他をよせつけない

フラッグシップモデルならではの性能はまさに圧倒的です。




X-spec


ローバンド

ローバンド・パフォーマンス

一般的には難しいローバンドの減衰量強化ですが、

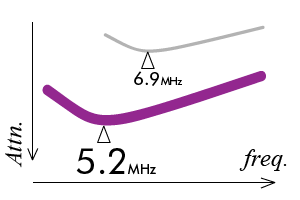

独自の技術(LBST)により、CMX500HFGX MarkIIの6.9MHzから5.2MHzへ減衰ピーク周波数を下にシフト。

7/10MHzはもちろん、より低い1.9/3.5MHzバンドでも最高のパフォーマンスを発揮します。

LBST


より強く

設計刷新。構造を最適化することで、機械的強度の向上と、

IP54相当の防水・防塵性能を両立。

よりハードな運用にも耐える構造に進化しました。






美しく

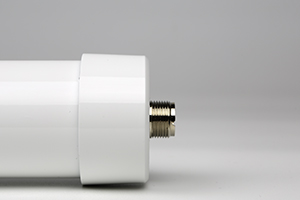

劣化に強い硬質ウレタン塗装により、屋外のより厳しい環境への耐久性と

鏡面の美しい仕上がりを実現しました。


他機種との比較チャート

効果の説明:

×:ほぼない ▲:とても弱い △:弱い ○:ふつう ◎:強い ☆:とても強い ★:非常に強い ★★:きわめて強い
ー:使用できません

機種名 ピーク
周波数
コモンモード
減衰量
1.9 3.5 7 10 14 18 21 24 28 50[MHz]
CMX500G 12.9MHz 100
CMX500HFG 9.6MHz 201
CMX500LX
Mark II
5.2MHz 685 ★★ ★★

※2台直列時
※コモンモード減衰量はCMX500Gを100とした場合の実測値


製品仕様

製品型式 CMX500LX Mark II
対応バンド 1.9 - 29MHz (HF帯)
推奨使用バンド 1.9/3.5/7/10 MHz帯
最大耐入力 500W SSB (VSWR=1.0時)
コモンモード減衰量 685(CMX500G=100とした場合の減衰量)
ピーク減衰周波数 5.2MHz
コネクタ MJ-MJ
推奨使用台数 2台
BCL/SWLでの使用

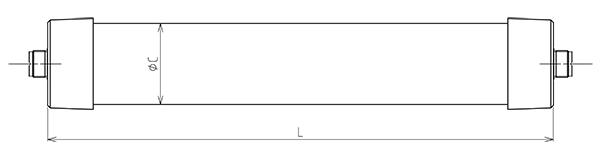

製品サイズ

製品サイズ
全長L 300 mm
外径ΦC 48 mm

CMXシリーズ 共通取扱説明書
