AC電源ラインノイズコモンモードフィルター

Mark IIへと進化したフラッグシップ・ACラインフィルター。
どんなノイズの通過も許さない。比類なきノイズ減衰-85dBの実力。
ノイズに悩まされない、快適なQSOを実現します。

<写真は100V 30Aモデルです>



CMXAC30NFS、新生。

本体の外観、材質から、フィルタ構成の細部にいたるまで

入念に設計を刷新。

より美しく、信頼性と性能を高めました。

フィルタ構成の最適化により、2台直列時の性能をUP。


新開発ノイズ・サージフィルターを搭載

ノイズ・サージフィルターを改良、Mark II用に新開発(NFV2)。

1台に2種類のフィルターを同時に搭載することで

-85dB@6.9MHzという比類なきノイズ減衰性能を実現。

さらに、誘導雷などの高電圧サージから電源機器や大切な無線機を保護。

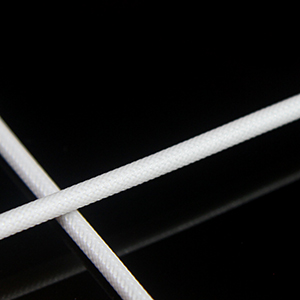

高品質グラススリーブワイヤを採用

絶縁性・耐熱性に優れたグラススリーブワイヤを採用。

低抵抗で、大電流時の放熱や絶縁に大きなメリットがあります。


ネジ一つにもこだわりを

脱着の必要な天板固定ボルトには耐久性のあるステンレスボルトを使用。

本体には絶縁性・耐熱性・難燃性に優れた素材を使用。

細部まで妥協しない、こだわりの設計です。






直列接続でさらに強力なノイズ除去を

別売の直列接続ケーブルを使用すれば、2台直列に接続が可能。

さらに強力なコモンモード、ノイズ除去を可能にします。

2台直列時の減衰性能は、旧製品に比べて4dB向上。

1.9-3.5MHzバンドは2台直列を推奨。

  2台直列時減衰特性

※必ず別売の接続ケーブルを使用してください。
※CMXAC30NFSとも接続が可能です。

減衰特性

 Common mode:コモンモード減衰量 Differential mode:ノイズ減衰量

 2台直列時の減衰特性はこちら

ノイズ減衰効果




導入前

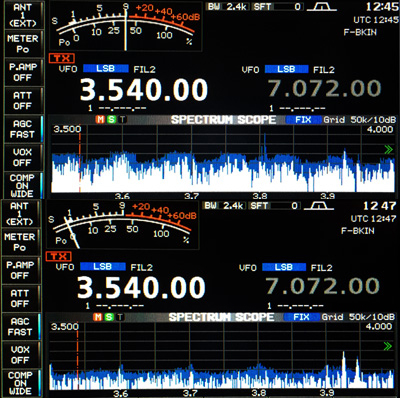

バンド全域に電源系統からのノイズがかぶり、ノイズでS9。このバンド全域が運用不能でした。



導入後

Sメータでも確認できない程ノイズを除去。
スコープでどこに入感信号があるか、一目瞭然に。



※実験環境:Rig.IC-7600 Ant.ロングワイヤー+ATU/住宅密集地のマンション(約25mH)/CMXAC30NFSを安定化電源とコンセント間に接続(本実験は電源経由のノイズが顕著な場合の一例です。ノイズ源は隣家のスイッチング電源。)

製品仕様

製品型式 CMXAC15NFS
Mark II
CMXAC30NFS
Mark II
モデル 100Vモデル 100Vモデル 200Vモデル
定格電圧 単相AC100V 50/60Hz
単相AC200V 50/60Hz
最大定格電流 連続:15A 間欠:30A(送信時間:受信時間=1:1時)連続:20A
最大接続負荷 1.5kVA 3kVA 6kVA
雷サージフィルタ 内蔵 (許容エネルギー吸収量: 85J)
ノイズフィルター 内蔵
入出力端子 圧着端子 2極
コモンモード減衰量 -35dB(MAX) 2台直列時:-52dB(MAX)
ノイズ減衰量 -85dB(MAX) 2台直列時:-96dB(MAX)
本体サイズ 縦 90mm × 横240mm × 高50mm 壁面取り付け用穴Φ5mm/4ヶ所
設置用ゴム足 あり
ターミナルカバー オプション オプション 標準装備(CMXACTMC)
付属品 圧着端子(2sq用 4個) 圧着端子(3.5sq用 4個)

JANコード 4589933860302 4589933860296 4589933860258
取扱説明書

※本製品はアマチュア無線機器用の製品です。用途外への製品使用はお避けください。

  クリスタルブラック(CB)

製品を購入する

CMXAC15NFS Mark II AC電源ラインノイズコモンモードフィルター(15A・100Vモデル)new
15A

CMXAC30NFS Mark II AC電源ラインノイズコモンモードフィルター(30A・100Vモデル)
30A

CMXAC30NFS Mark II AC電源ラインノイズコモンモードフィルター(30A・200Vモデル)
30A



オプション

- 使い方に合わせてご使用下さい

CMXACT55 CMXACシリーズ 用圧着端子 (5.5sq/5pcs) 希望小売価格 ※オープン価格
CMXACT55

CMXACシリーズに電線を接続するための圧着端子です。5.5sq用。
(5個入り)
電線取付穴径:Φ3.4mm
圧着電線範囲:Φ1.82-2.89mm(2.63sq-6.64sq/AWG12-10)

適合機種:
CMXAC30NFS markII(100/200V)
CMXAC15NFS markII



CMXACT35 CMXACシリーズ 用圧着端子 (3.5sq/5pcs) 希望小売価格 ※オープン価格
CMXACT35

CMXACシリーズに電線を接続するための圧着端子です。3.5sq用。
(5個入り)
電線取付穴径:Φ3mm
圧着電線範囲:Φ1.82-2.4mm(2.63sq-4.6sq/AWG12)

適合機種:
CMXAC30NFS markII(100/200V)
CMXAC15NFS markII



CMXACT20 CMXACシリーズ 用圧着端子 (2.0sq/5pcs) 希望小売価格 ※オープン価格
CMXACT55

CMXACシリーズに電線を接続するための圧着端子です。2.0sq用。
(5個入り)
電線取付穴径:Φ2.3mm
圧着電線範囲:Φ1.14-1.82mm(1.04sq-2.63sq/AWG16-14)

適合機種:
CMXAC15NFS markII



CMXACIT35 CMXAC30NFS 用絶縁チューブ (4pcs) 希望小売価格 ※オープン価格

CMXACシリーズ用絶縁チューブです。
電線と圧着端子にかぶせて、かんたんに絶縁保護できます。

適合機種:
CMXAC30NFS markII(100/200V)
CMXACT55/CMXACT35
(4pcsセット)



CMXACIT20 CMXAC15NFS 用絶縁チューブ (4pcs) 希望小売価格 ※オープン価格

CMXACシリーズ用絶縁チューブです。
電線と圧着端子にかぶせて、かんたんに絶縁保護できます。

適合機種:
CMXAC15NFS markII
CMXACT20
(4pcsセット)



CMXACTMC CMXACシリーズ用ターミナルカバー (2pcs) 希望小売価格 ※オープン価格

CMXAC30/15NFS Mark II用ターミナルカバーです。
ターミナル部への異物の侵入を防ぎます。

工具不要のワンタッチ装着です。
ポリカーボネイト製。(2pcsセット)

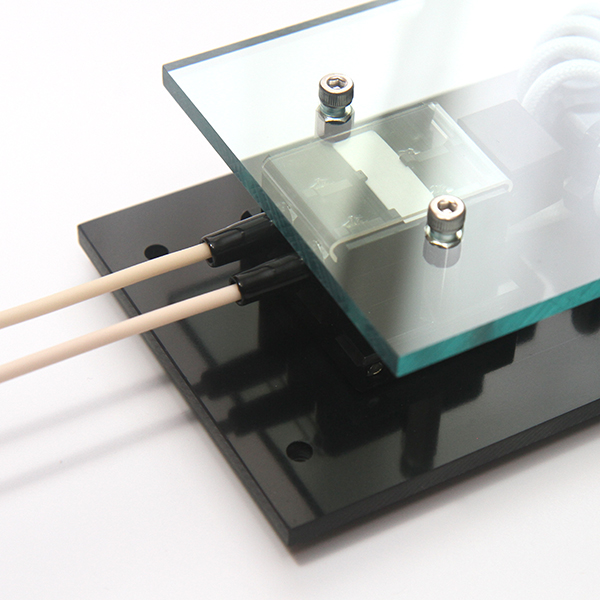

絶縁チューブとカバーの使用例 <ターミナルカバー(CMXACTMC)と絶縁チューブ(CMXACIT)の使用例>


CMXAC2SC CMXACシリーズ 直列接続ケーブル  希望小売価格 ※オープン価格


CMXAC30/15NFS MarkII を直列に接続し、減衰量を増やすための専用ケーブルです。
2本セット。(最大耐電流 30A)



CMXAC2SCSF II CMXACシリーズ 直列接続ケーブル(スリーブフィルタ付) 希望小売価格 ※オープン価格
CMXAC30/15NFS MarkII を直列に接続し、減衰量を増やすための専用ケーブルです。

特性の乱れを補正するためのスリーブフィルター付き。

2本セット。(最大耐電流30A)
